SBL-5
本装置采用标准工业电动机组以及工业现场直流控制柜，目的在于让学生了解电机拖动的工程现场情景而精心研制、改进而成的实验设备。依据高等院校《电机学》、《电机与拖动》实验大纲要求进行设计。应用于电气专业及其自动化，发电厂，电力系统，供电系统等专业的实验教学。涵盖了“电机学”、“电机与变压器”、“电机与拖动”专业课程所开设的实验项目。本系统选用工业电机机组，克服了国内多数小容量电机机组机械特性上的先天不足。是高等院校电机特性实验设备升级换代的方向。
主要技术参数：
输入电源：三相五线制，380V/50Hz ±5%。
直流电源：230V±10％/200A DC,主电路采用三相桥式整流电路。
电机参数：三相异步电动机：2.6KW；直流电动机： 3KW；直流发电机：1.7KW；三相同步发电机：3KW。
实验仪表：交流电压表：AC 500V；交流电流表：AC 5A；直流电压表：DC 300V；直流电流表：DC 10A。
三相电量仪：可测量电流、电压、功率、有功电能、无功电能、频率等参数，带通信功能。
实验内容 ：

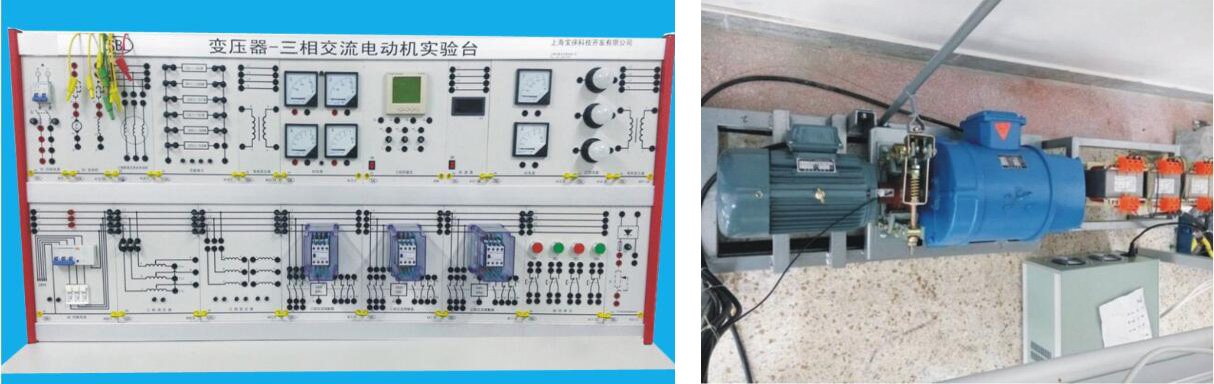

| 变压器-三相交流电机实验装置 （1）单相变压器空载与短路实验 （2）单相变压器的并联运行 （3）三相变压器相对极性和联接级别测定 （4）三相变压器不平衡负载的实验 （5）单相变压器的并联运行 （6）三相异步电动机的启动和制动 （7）三相异步电动机的空载及堵转实验 （8）三相异步电动机工作特性的测定 （9）三相交流异步电动机机械特性的测定 |  |

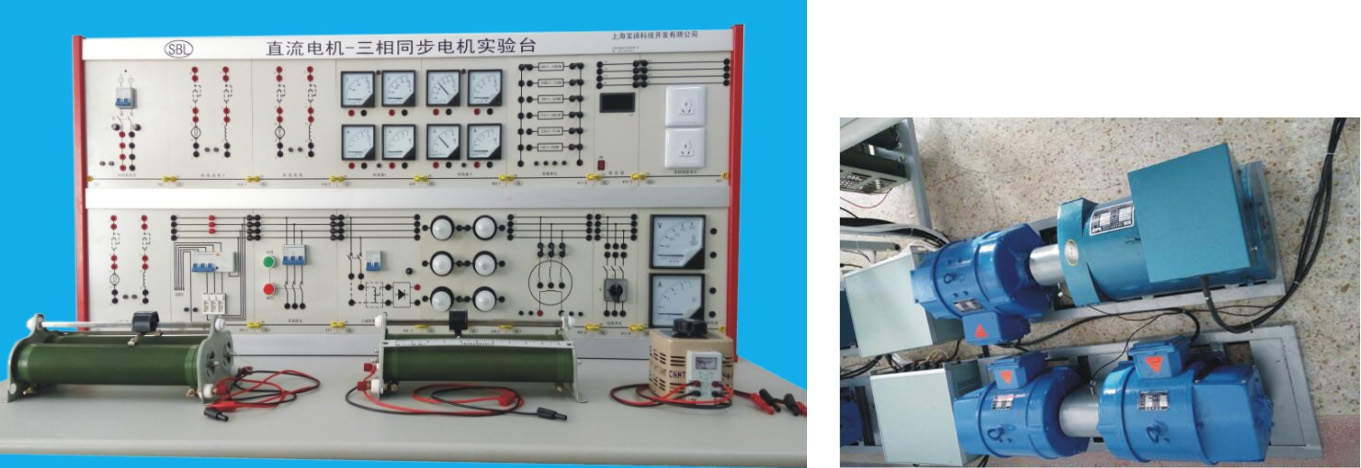

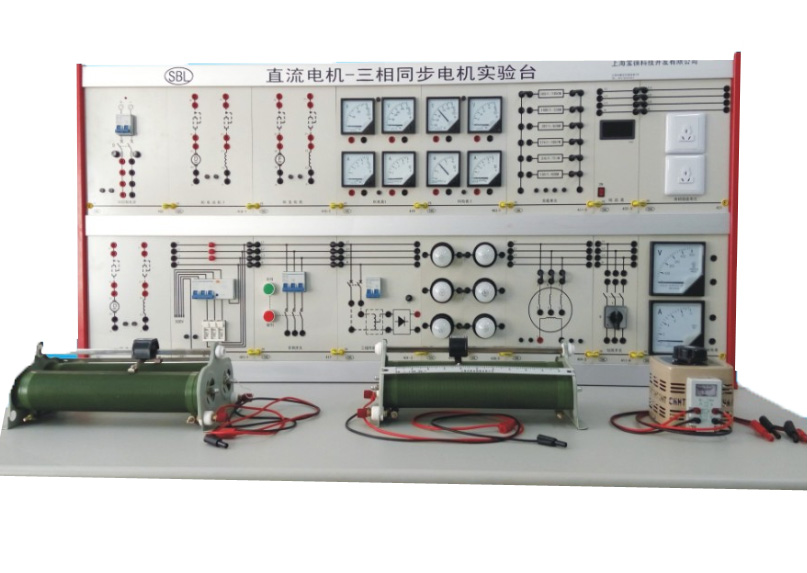

直流电机-三相同步电机实验装置 （1）直流发电机的空载特性和外特性实验 （3）他励直流电动机机械特性的测定 （4）三相同步发电机的运行特性 |  |
